MODELO CLASE

 AGREGACIÓN

La agregación es un tipo de asociación que indica que una clase es parte de otra clase (composición débil). Los componentes pueden ser compartidos por varios compuestos (de la misma asociación de agregación o de varias asociaciones de agregación distintas).
La agregación se representa en UML mediante un diamante de color blanco colocado en el extremo en el que está la clase que representa el “todo”.

EJEMPLO

• Tenemos una clase Empresa.
• Tenemos una clase Cliente.
• Una empresa agrupa a varios clientes.

COMPOSICIÓN

s una forma fuerte de composición donde la vida de la clase contenida debe coincidir con la vida de la clase contenedor. Los componentes constituyen una parte del objeto compuesto. De esta forma, los componentes no pueden ser compartidos por varios objetos compuestos. La supresión del objeto compuesto conlleva la supresión de los componentes.
El símbolo de composición es un diamante de color negro colocado en el extremo en el que está la clase que representa el “todo” (Compuesto).

EJEMPLO

• Tenemos una clase Empresa.
• Un objeto Empresa está a su vez compuesto por uno o varios objetos del tipo empleado.
• El tiempo de vida de los objetos Empleado depende del tiempo de vida de Empresa, ya que si no existe una Empresa no pueden existir sus empleados.

Existen cuatro tipos de relaciones entre los elementos de un modelo UML:

• Asociación.
• Dependencia.
• Generalización.
• Realización.

ASOCIACIONES

Es una relación estructural que describe un conjunto de enlaces, los cuales son conexiones entre objetos. La asociación se representa con una línea continua, posiblemente dirigida, que a veces incluye una etiqueta. A menudo se incluyen otros elementos para indicar la multiplicidad y roles de los objetos involucrados.

EJEMPLO

AGREGACCIONES

Permite representar una relación entre una clase y sus elementos agregados, esto quiere decir que las clases agregadas, no afectan el funcionamiento directo de la clase que las contiene. El símbolo de agregación es un diamante colocado en el extremo en el que están la clase que representa el "todo":

EJEMPLO

Una computadora se le pueden agregar elementos como micrófono, cámara web e impresora, sin embargo la ausencia de estos elementos no repercute en el funcionamiento básico de dicha computadora. El símbolo de agregación es un diamante vacío colocado en el extremo de la clase que contiene las clases agregadas.

GENERALIZACIÓN

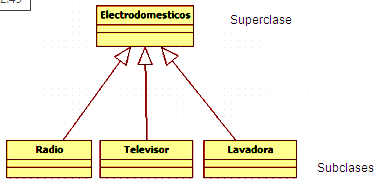

Una de las características de la orientación a objetos en poder asociar de los objetos (clases en UMI) con características y operaciones que puedan heredarse entre ellos, siempre y cuando estos estén ligados a un entorno en común por ejemplo, un radio, una televisión y lavadora tienen atributos y operaciones en común como poseer un interruptor, un cable de energía eléctrica, operaciones de encendido y apagado que los identifica como parte de la superclase electrodomésticos y la orientación a objetivos.

Se denomina generalización la cual está representada por una línea continua que va desde la clase subordinada hasta la clase principal o case padre conectada por un rectángulo vacío.

EJEMPLO



REALIZACIÓN

Es una relación semántica entre clasificadores, donde un clasificador especifica un contrato que otro clasificador clasificador garantiza. se puede encontrar relaciones de realización de dos sitios: entre interfaces y las clases y componentes que se realizan y entre otros casos de uso y las colaboraciones que los realizan
